關于電子皮帶秤秤架結構形式，可以說是“外行人看熱鬧、內行人看門道”，認真來講，電子皮帶秤的承重裝置主要由托輥、秤架和力學傳遞結構組成，一般分為單杠桿式、雙杠桿式、懸臂式、懸浮式，那么皮帶秤的秤架結構形式何其多，為何偏偏懸浮式備受追捧，為什么懸浮式皮帶秤的精度最高？它們之間有何不同？在本文中，為您揭秘有關皮帶秤秤架結構形式的一些小知識！




　　這些年你不了解的：單杠桿式皮帶秤



　　單杠桿式稱重裝置主要通過安裝在一根杠桿上的一組或幾組稱重托輥測量壓力變化，由此來計算皮帶秤的物料流量的裝置，該類形式的原理是物料經過稱重托輥時，根據經過和離開時的壓力變化，演變?yōu)榈妊切吻€，根據其靜態力平衡方程來計算皮帶機的物料流量，相對來講，單杠桿式的主要特點是結構簡單，安裝簡單，但是其測量精度較低。



　　與眾不同的：雙桿桿式皮帶秤



　　雙桿桿式承重裝置，一般由多組互相對稱的兩組杠桿所制成的多組稱重托輥組成，主由其對稱的杠桿結構，皮帶機的水平分力對杠桿產生的力矩可相互抵消，其主要特點是：受皮帶張力、跑偏營銷小，稱重長度長，稱量精度高。



　　原來它是這樣的：懸臂式皮帶秤



　　懸臂式稱重裝置，實際上它的原理與單杠桿稱重裝置幾近相似，但是懸臂式將整體皮帶機作為杠桿，將秤架、杠桿與皮帶機結合成一個整體，主要優點是忽略皮帶跑偏，皮帶剛性變化、張力變化等由皮帶引起的一系列相關問題，其缺點就是皮帶機動力部件的重力，下料時產生的沖擊力，和下料點變化等，都會對稱重傳感器產生影響，導致皮帶秤計量精度誤差。



　　傳說中的：懸浮式電子皮帶秤

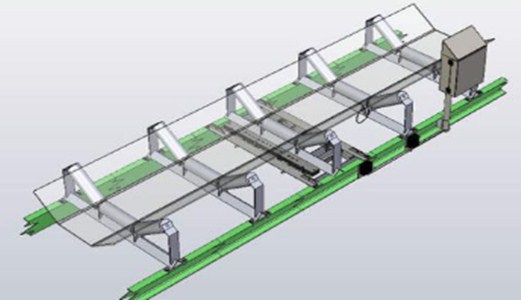

　　懸浮式稱重裝置的秤架與皮帶機分離，稱重傳感器直接與皮帶機連接，直接承載式承重裝置在秤架上只有一組托輥，但一般情況下使用，在一個秤架上安裝多組托輥的承重裝置。由多組懸浮稱重裝置組成的陣列式電子皮帶秤，適合運輸皮帶較長和皮帶張力變化較大的情況下的物料流量檢測，且檢測精度非常高。



　　針對以上這些不同形式的承重裝置，對皮帶秤的精度影響不同，所以適用場合也會有所不同，比如：



　　單杠桿式、單托輥直接稱重的懸浮秤精度低，一般為1 %～3 %，結構比較簡單，安裝方便，適用于配料、過程監督。



　　而雙杠桿、多托輥懸浮秤的精確度一般為0.5 %～1 %，其特點是稱量長度較長，精確度高，受皮帶張力及跑偏等因素影響小，但其秤架龐大，結構較為復雜，主要適用于物料粒度大，亦或者給料不均勻場合的計量、貿易結算等。



　　至于懸臂式秤的精度適中，一般為0.5 %～2 %，主要特點是機構相對小巧，不受皮帶張力、跑偏等因素影響，但精確度會受到下料點位置變動的影響，適用于配料秤、或提高稱量精度而設計的計算秤。



　　綜上述，單杠桿式秤體、懸臂式秤體計量特性相對較差，雙杠桿式秤體計量性能相對較好，懸浮式秤體計量特性各項指標堪稱完美，這也是從理論上解釋，為何目前在計量用的皮帶秤使用中，主要采用雙桿桿式或懸浮式皮帶秤的緣由。
